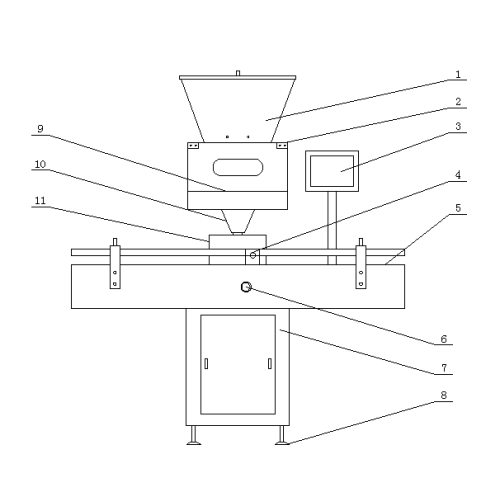

1. Funil de entrada
2.Placa vibratória eletromagnética
3. Tela sensível ao toque
4. Garrafas bloqueando válvula eletromagnética
5.Transmitir trilha
6.Parada de emergência
7.Caixa de circuito
8.Pés ajustáveis
9.Sensor de fotoeletricidade
10.Saída
11. Levantador

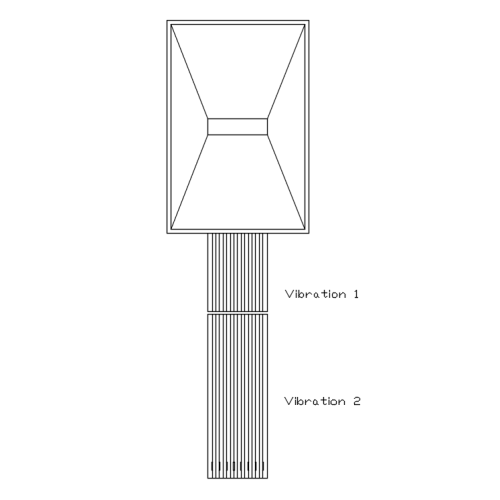

Diagrama de vibração do canal

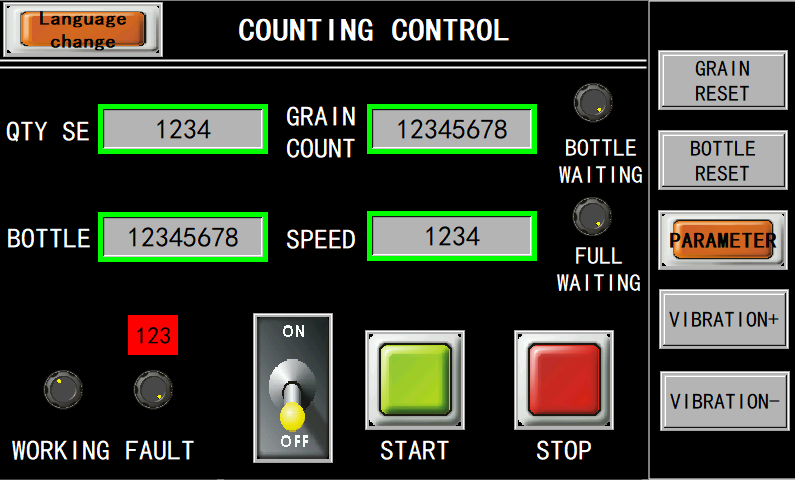

nota: primeiro, este ícone
é ligado, para que a correia transportadora funcione e, em seguida, toque no lado direito do botão Iniciar, 01. Quantidade definida: XXXX XXXX = 1-9999 (0020)
02. Garrafa: XXXX XXXX = 1-9999 (0000) (gravação em tempo real da quantidade de engarrafamento)
Limpar o número da garrafa (clara individual): toque no número da garrafa, pode ser redefinido。
Limpeza do número de garrafas (limpeza individual): toque na tecla "parar" e, em seguida, toque na tecla "Número de garrafas limpas"。
03.Velocidade:XX XX=1-99(00)garrafa/min
04. Contagem de grãos: XXXX XXXX = 1-9999 (0000)
Limpeza de contagem (limpeza individual): toque na tecla "parar" e, em seguida, toque na tecla "Número de garrafas limpas"。
05.Iniciar: comece a trabalhar
06.Parar: parar de trabalhar
07.Libração +, o micro-ajuste de velocidade aumenta de forma síncrona a vibração do primeiro grau, do segundo grau。
08.Libração -, o micro-ajuste de velocidade reduz de forma síncrona a vibração do primeiro grau, do segundo grau。
09.Trabalhando:Se a máquina funcionar em condições anormais, a luz indicadora fica vermelha。
10. falha: se a máquina funcionar em condições anormais, a luz indicadora está acesa e o número de falha correspondente é exibido. (101-108 mostra que há falha no canal, por exemplo, 101 mostra que há falha no primeiro canal; 80 mostra que há falha nas comunicações; 81 mostra quando o estoque do armazém excede o valor definido).
11. Garrafa em espera: Se não houver saco abaixo, a luz indicadora fica vermelha e a máquina não funciona; se houver sacos, a luz indicadora fica verde e a máquina começa a funcionar.

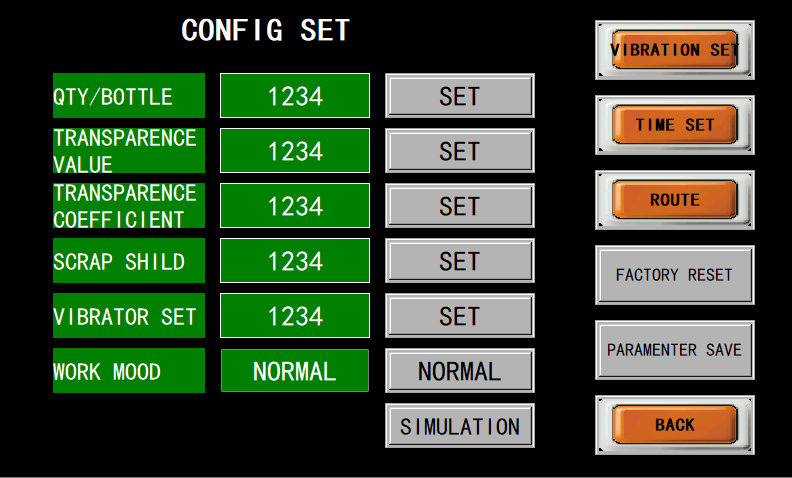

12. Parâmetro, toque na tecla "Parâmetro", o seguinte quadro de imagem é exibido
A.QTY/Bottle：XXXX XXXX=1-9999(0020) Ajuste o número de garrafas
B. Valor de transparência: XXX XXX = 1-250 (210) O valor é usado para definir a sensibilidade máxima de cada olho fotoelétrico e a alteração correspondente em um determinado intervalo.
C. Coeficiente de transparência: XX XX = 1-20 (1) O medicamento transparente é longo e o valor alto deve ser definido. A função de filtragem de bits para medicamento transparente (o comprimento máximo de filtragem é definido como 001) Defina 1 para o medicamento opaco。
D. Escudo de sucata: XXX XXX = 1-7 (1) quando a máquina conta as partículas, proteja o medicamento com partículas, para que o contador não conte. O valor é maior, o comprimento do fragmento filtrado é maior.
Conjunto E.Vibrador
Tela 1: mostra que a contagem de partículas é de 90%, a vibração fica lenta (o valor de depuração é de 70% agora)。
Tela 2: mostrar que a vibração não fica lenta。
F. Modo de trabalho:Mostra se a máquina está no estado normal ou simulado。
F1.Modo normal: Modo de seleção de contagem normal de partículas。
F2.Simulação: Selecione o modo de teste da máquina para testar se todos os aspectos podem funcionar normalmente。 (quando a contagem é normal, mude a simulação da prescrição de medicamentos para o modo de operação normal, ou a contagem não pode ser normal)。
G.Vibrador

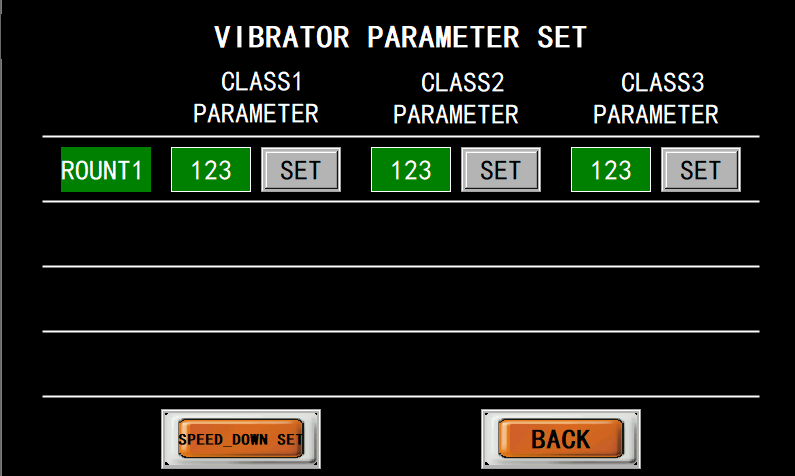

Toque na tecla “Vibrato”, o seguinte quadro de imagem é exibido:
Parâmetro G1.1 Classe 1:XXX XXX=1-100(50) Ajustar a vibração do vibrador de primeiro grau。
2 Parâmetro classe 2:XXX XXX=1-100(50) Ajuste correspondente do primeiro grau do primeiro canal e do segundo canal de vibração do vibrador。

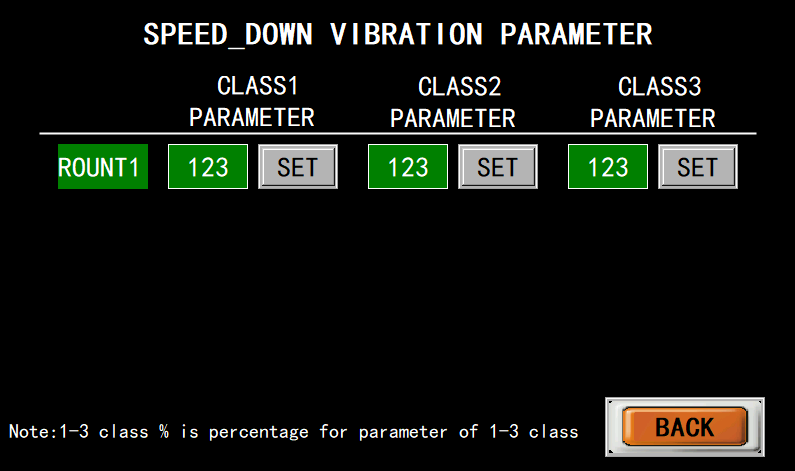

G2.Parâmetro de vibração de redução de velocidade
Ajustar de acordo com a porcentagem do valor normal
H.Tempo definido

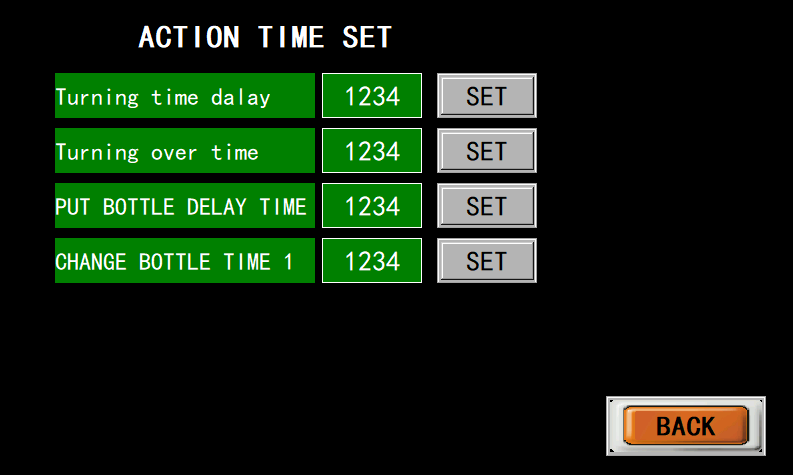

Toque na tecla “Time set”, o seguinte quadro de imagem é exibido:
H1: Atraso de tempo de giro: XXX XXX = 1-100 ms (035).
O tempo terá efeito na precisão da separação dos frascos. Se o medicamento cair suavemente no canal, há muitos frascos na frente, o que significa que o valor é maior; Se houver apenas alguns frascos na frente, o que significa que o valor é menor;
H2: Tempo de giro: XXX XXX = 1-500 ms (350). O tempo de giro da placa também é usado para contagem precisa, que deve ser definido como um número adequado, não deve ser muito pequeno.
H3: Tempo de atraso para colocação do frasco: XXX XXX=1-500ms (500).
O tempo de atraso está relacionado ao diâmetro da garrafa, ao tempo que o cilindro leva para retrair e ao tempo que a garrafa leva para se deslocar (também relacionado à velocidade da correia transportadora). Se o tempo de atraso para colocar a garrafa for muito pequeno, uma garrafa não viajará e, se for muito grande, várias garrafas viajarão.
H4: Tempo de ação de troca de garrafa 1: XXX XXX=0-1000ms (120)
O tempo que leva para colocar a placa giratória após o cilindro ser empurrado para fora, ou seja, o tempo de espera após o término da contagem. Se o valor do tempo para a ação de troca do frasco for muito pequeno, fará com que o medicamento ainda esteja no reservatório durante a troca automática do frasco e, se for muito grande, diminuirá a velocidade geral.

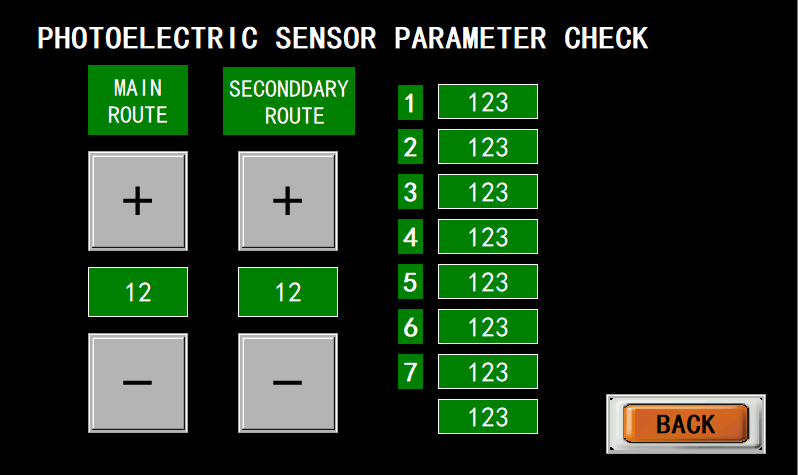

J: Canal
Observe o valor do olho fotoelétrico no subcanal, o valor exibe a sensibilidade do olho fotoelétrico. Quanto menor o valor, maior a sensibilidade. Os valores do olho óptico de cada canal podem ser vistos através de + e -。
K:Recuperar padrão de fábrica:Toque na tecla para recuperar o padrão original de fábrica。
L：Salvar o parâmetro：Salve o parâmetro após cada ajuste。
é ligado, para que a correia transportadora funcione e, em seguida, toque no lado direito do botão Iniciar,
