Mater Series 8 Color Gearless Sleeve FlexO Impressora YTE81000

Tipo de pagamento: T/T

transporte: Ocean

obtenha o ultimo preço

Contato Agora

Atributos do produto Capacidade de fornecimento e informaçõ...

Descrição do produto

Mater Series 8 Cores 1000mm YTE81000 Máquina de impressão FlexO tipo de manga sem engrenagem

A engrenagem do tipo de manga principal da série mestre acionada é um tipo de imprensa de impressão flexográfica flexível de alto desempenho, projetada para precisão e durabilidade superiores. Como um exemplo principal de uma máquina de impressão FlexO CI , seu sistema robusto acionado por engrenagem garante precisão de registro excepcional e qualidade consistente de impressão, mesmo em alta velocidade. Esta máquina de impressão FlexO da Mestre Série de Equipamento é projetada para impressão em uma ampla gama de materiais flexíveis, incluindo papéis e filmes de plástico como PE, BOPP, PVC e PET.

Ideal para produzir aplicativos de embalagem exigentes, como sacos de papel de comida, bolsas de supermercado, sacolas não tecidas, sacos de colete e embalagens de roupas, essa imprensa aproveita a tecnologia avançada de servo. A integração de um mecanismo de impressora flexográfica acionada por servo engrenagem fornece controle e sincronização incomparáveis para trabalhos complexos. Disponível em configurações versáteis, como uma máquina de impressão FlexO de 8 cores , essa máquina de impressão flexográfica de impressão central (tambor central) representa o auge da eficiência e confiabilidade para conversores de embalagens modernos.

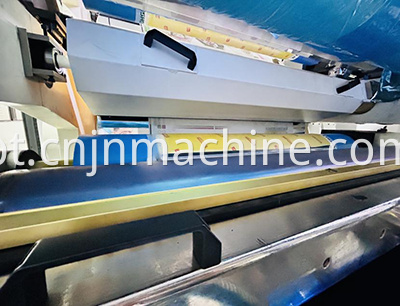

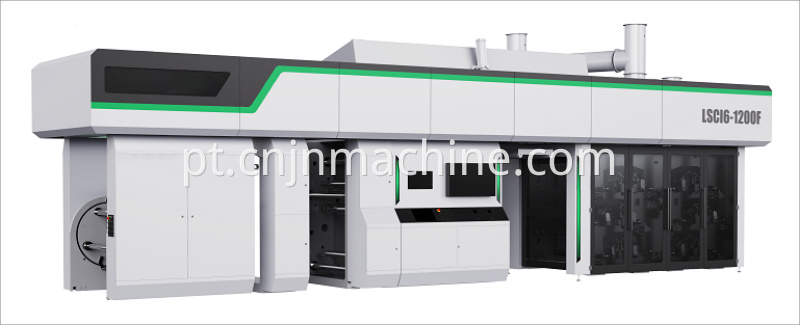

Re: foto da máquina apenas para referência.

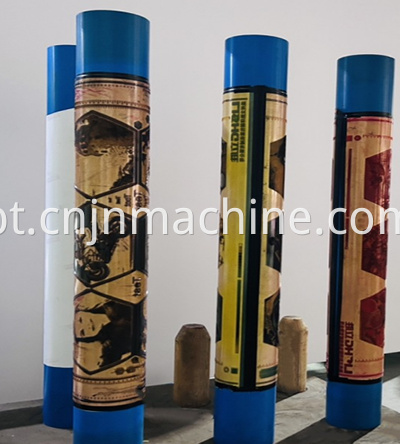

Amostra de impressão

Indústria de aplicativos

Especificação técnica

Model	Master Series YTE81000
Max Width Of Material	1000mm
Printing color	8 colors
Max. Width of Printing	960mm
Machinery mechanical speed	500m/min
Max. Speed of Material Printing	350-450m/min, according to different material and print design
Material	Paper (less than 65gsm),PE,PET,BOPP,PVC
Max. Printing Length (Repeat)	360mm-960mm
Printing Cylinder	Sleeve type
Ceramic Anilox Roller	Sleeve type
Max. Unwind / Rewind Dia	Ф800mm
Adhesive Tape Thickness	0.38mm
Thickness of Plate	1.7mm, 1.14mm, 2.84mm，2.28mm Or as your request
Registration Precision	±0.08mm
Heating Method	Electric heating
Ink	Water base ink or solvent ink
Power	Voltage:380V, 3PH, 50HZ/60HZ

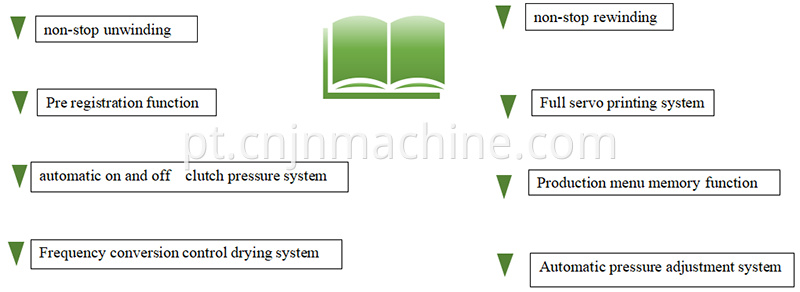

Descrição da função do núcleo

Equipamento e descrição principal

Parte 1 Despojando e retrocedendo

Não pare de relaxar

Não pare de retroceder

1. Unidade central desenrolando, equipado com servo motor, controle de circuito fechado do inversor.

2 Controle de tensão: Usando controle de rolo flutuante de ultra light, compensação automática de tensão, controle de malha fechada (detecção de posição do cilindro de baixo atrito, controle preciso da válvula regulante de pressão, alarme automático ou desligamento quando o diâmetro do rolo atingir o valor definido).

3. Tem a função do desligamento automático quando o material é interrompido e a tensão mantém a função para evitar a folga do substrato e o desvio durante o desligamento.

4. O diâmetro externo do eixo de expansão do gás é de 3 polegadas e o modo de fixação do eixo de expansão do gás é o tipo de 2 cabeças do cilindro.

5. O sistema EPC automático é configurado antes da impressão.

6. Correção automática da posição da borda: o sistema EPC automático está configurado antes da impressão.

7. Correção automática da posição da borda: Configure o sistema de retificação de quatro rolos de sonda ultrassônica EPC automática com operação total antes da impressão, que possui função de retorno manual / automática / central, e a tradução esquerda e direita pode ser ajustada.

8. Não pare de rebobinar, tem a função da parada automática quando o material quebrado e a manutenção de tensão evitam a frouxidão e o desvio do substrato durante o desligamento

9. Não pare de re-obscurecer, equipado com servo motor, o controle de tensão adota controle de rolo flutuante ultra-leve, compensação automática de tensão, controle de circuito fechado, ajuste arbitrário de tensão (baixo tensão (baixo porte de atrito do cilindro de atrito pode detectar automaticamente, a pressão, a pressão precisão que regula o controle da válvula, o diâmetro da bobina que atinge o valor do conjunto pode alarmar ou parar automaticamente)

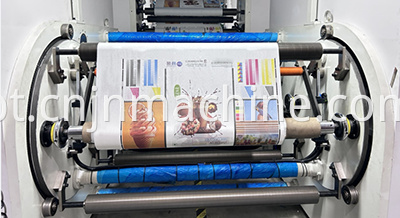

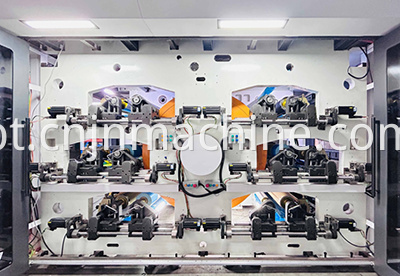

Parte 2 Unidade de impressão

Sistema de cilindro de manga

1. A unidade de impressão consiste em quadro, rolo de tambor central, rolo de impressão de manga, rolo de manga anilox, lâmina de médico de câmara, sistema de suprimento de tinta e um sistema de acionamento de servo independente.

2. Método de impressão flexográfica: a unidade de impressão é distribuída em torno do tambor central na forma de satélite

3. Acionado por eixo eletrônico sem engrenagem.

4. O lado da unidade de impressão adota o design da janela, é conveniente para os operadores observarem o processo de impressão.

5. A unidade de impressão está equipada com dois operadores manuais para facilitar a operação.

6. No processo de aceleração, compensação automática da pressão de impressão.

7. Tem função de evitar automaticamente a cabeça do material ao desenrolar, conectar e alterar o material.

8. Lifter móvel, fácil para o operador acessar a unidade de impressão superior.

9. Com a fase de impressão da placa e o gerenciamento do menu de produção e a função de memória.

10. A pressão entre o rolo da placa e o cilindro de impressão central é acionada por 2 motores de servo por cor e a pressão é ajustada por parafusos de bola e guias lineares duplas e superior e inferior, com a função de memória de posição.

11. A pressão entre o rolo anilox e o rolo da placa de impressão é acionada por 2 motores de servo para cada cor, e a pressão é ajustada por parafusos de bola e guias lineares duplos superiores e inferiores, com a função de memória de posição.

12. A pressão de impressão tem a função de rapidamente para frente e para trás, o que pode realizar um movimento rápido e um ajuste preciso.

13. Cada unidade de impressão possui controle independente e pode ser separada a qualquer momento.

14. A pressão de impressão pode ser ajustada automaticamente de acordo com a velocidade e os parâmetros e permissões podem ser definidos.

15. Tambor central com sistema de resfriamento de água

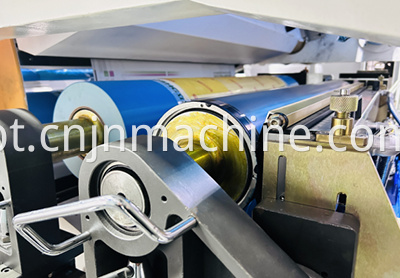

Cilindro de manga

1. O rolo de impressão adota a estrutura de suporte de bloqueio de cantilever em linha invertida, e o rolamento de rolo de precisão de linha dupla é combinada com o mandril de expansão de ar, que é conveniente e rápido para substituir a manga.

2. Manga de cilindro de impressão importada da Europa.

3. A manga da ponte pode ser usada.

4. Cada cilindro de impressão em cores é acionado pelo motor de servo Rockwell (AB).

5. O alinhamento longitudinal é o ajuste elétrico de servo 360 ° e o alinhamento transversal é o ajuste elétrico, com a faixa de ajuste máximo de ± 10 mm.

6. O movimento horizontal do rolo de impressão é acionado pelo motor síncrono.

7. O perímetro de impressão pode ser definido escasso dentro do intervalo especificado.

8. A manga é fácil de desmontar e pode ser inflada em qualquer posição em que o mandril pare.

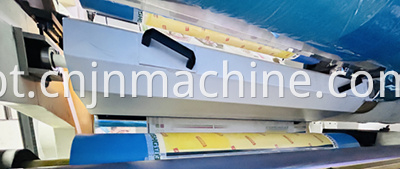

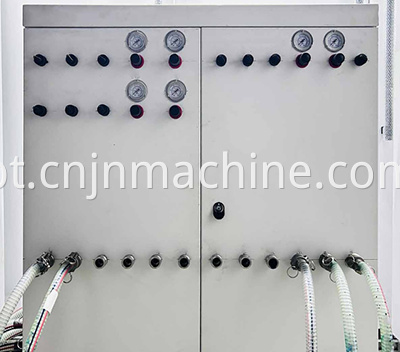

Sistema totalmente automático de circulação e limpeza de suprimento de tinta

1. A lâmina do médico da câmara é feita de construção robusta de aço com um sistema de mudança rápida.

2. Cavidade da lâmina do perfil da liga de alumínio, tinta de vedação, reduza a volatilização do solvente, mantenha a viscosidade da tinta e limpe.

3. É fácil substituir a lâmina Doctor e o bloco de vedação da cavidade no tipo de lâmina do médico da câmara, e a limpeza é conveniente.

4. A lâmina do doutor para frente e reversa está organizada na cavidade do Doctor Blade.

5. O Doctor Reverso Blade atua como um selo. Doctor Acta -Blade Atos raspando tinta.

6. A pressão da lâmina do doutor está adicionando por pneumática, a pressão geral é uniforme, a pressão pode ser o mecanismo ajustado.

7. Fonte de tinta Adote a bomba de diafragma pneumática.

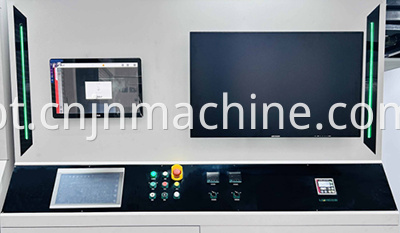

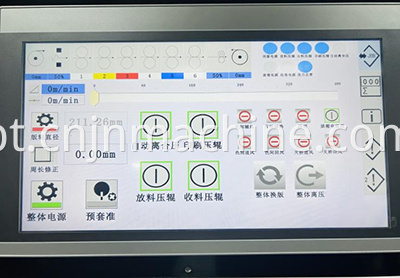

PLC & AI Imprimir sistema de inspeção online

1. Inspetor de vídeo: Monitore a qualidade da qualidade da impressão e precisão do registro de cores o tempo todo

2. Sistema de inspeção on-line de impressão ai: uma câmera industrial de alta velocidade verifica a imagem impressa em tempo real e a exibe em toda a largura. Ele analisa de forma inteligente a imagem digitalizada e marca os pontos de defeito da imagem.

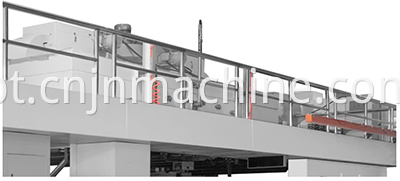

Parte 3 Unidade de secagem

Sistema de controle de temperatura de conversão totalmente automático

1. Post-Press: a secagem centralizada adota secagem de ar quente.

2. Controle de temperatura constante contínuo inteligente, estrutura totalmente fechada, caixa de ar adota estrutura de preservação de calor.

3. O volume de ar é controlado pela conversão de frequência e a velocidade do ventilador pode ser definida.

4. Com a função de ar de retorno secundário, reduza o desperdício de energia

5. Os métodos de aquecimento podem escolher aquecimento elétrico, aquecimento a vapor ou aquecimento a óleo.

6. Rolo de guia na caixa de secagem adota a forma ativa, a velocidade é sincronizada com o computador host

7. O comprimento da caixa de secagem horizontal é de 4,5m

8. Temperatura máxima do ar quente 80 ℃ (temperatura ambiente 20 ℃)

9. Velocidade do vento do canal de secagem 5 ～ 30m/s
